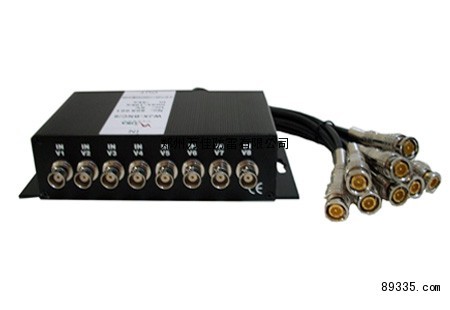

河南防雷产品 郑州防雷公司 8路视频防雷器一、产品特点:
² 视频信号防雷器（简称SPD），产品符合相关行业标准、IEC61644标准及Q/DK04-1999企业标准进行设计 、生产和检测，产品严格按ISO9001质量保证体系进行控制。
² 本产品适用于监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。
² 适用于多路视频BNC接口的雷电浪涌防护。
² 产品采用进口的器件，质量稳定，多级保护、残压低。
² 低容量设计、传输性能优异, 响应速度快,通流量大、使用寿命长。
² 应用于监控系统中，（如视频矩阵切换器，摄像机、视频分配器等视频监控设备）视频线的浪涌保护。
二、技术参数：
|
产品型号
|
WJX-BNC/8
|
|
保护路数
|
8路
|
|
标称工作电压
|
5V
|
|
最大持续工作电压
|
8V
|
|
标称放电电流（8/20）
|
5kA
|
|
最大放电电流（8/20）
|
10kA
|
|
电压保护级别（In）
|
≤20V
|
|
响应时间
|
≤1ns
|
|
数据传输速率
|
10MBit/s
|
|
特性阻抗
|
75Ω
|
|
插入损耗
|
≤0.2dB
|
|
工作环境
|
温度：-40℃～+70℃，相对湿度＜95%
|
|
接口形式
|
BNC
|
|
外壳材料
|
屏蔽金属
|
|
防护等级
|
IP20
|
|
外形尺寸
|
180*85*45mm
|
三、安装应用：
² 本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。
² 所有接线必须牢固及可靠电气联接。
² 防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于10Ω。接地线≥2.5mm2
