品牌:万佳
型号:WJX-2/220V
规格:标准
起订:1个
供应:10000个
发货:3天内
立即购买

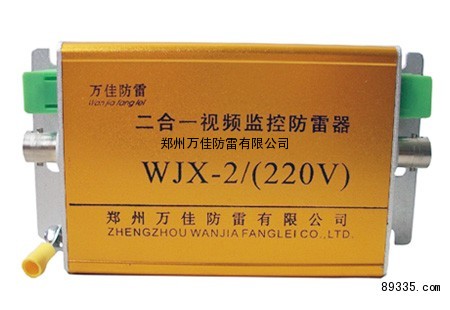

二合一视频监控防雷器一、产品特点：
² 二合一SPD适用于监控系统前端摄像机电源线、视频线线的雷电浪涌防护。
² 适用枪机、静态摄像机的防雷保护，工作电压为220V。
² 对监控摄像机的电源、视频线进行一体化防浪涌设计，平衡各线路电位差。
² 能有效防止因电源、视频线等电位差瞬时增大而造成的设备损坏。
² 通流量大，残压低，响应速度快，使用寿命长。
² 集体化，体积小，接线简易，安装方便。
二、技术参数：
|
产品型号
|
WJX-2/220V
|
|
|
保护范围
|
电源
|
视频
|
|
工作电压（V）
|
220
|
5
|
|
最大持续运行电压Uc
|
320
|
8
|
|
传输速率 （bps）
|
≤10M
|
|
|
标称放电电流 (8/20µs） （KA）
|
10
|
5
|
|
最大放电电流(8/20µs）(KA)
|
20
|
10
|
|
电压保护水平 （V）
|
≤700
|
≤15
|
|
接口型号
|
接线端子
|
BNC75
|
|
响应时间Tn（ns）
|
25
|
1
|
|
插入损耗（dB）
|
≤0.2
|
|
|
工作环境
|
温度：-40℃～+70℃，相对湿度＜95%
|
|
|
外壳材料
|
铝合金
|
|
|
防护等级
|
IP20
|
|
|
外形尺寸
|
113*63*35mm
|
|
三、安装应用：
² 本产品串联安装在摄像机电源线、视频线上，输出端与视频摄像机连接，安装时最好与摄像机距离不超过50cm.
² 电源部分连接：直流电源两端分别对应接“+”“—”，交流电源分别对应接“L”“N”。
² 其中电源线路的“L+”为火线或正极，“N－”为零线或负极。
² 如果是把端子拨下来接线，回装时一定要恢复原状，否则危险！
² 视频信号连接：输入端与信号通道相连，输出端与被保护设备相连，不得接反，接口一定要锁紧。
² 控制信号连接：每组使用一对信号线，接标识“信号”的端子。
² 防雷器产品标有标志的接地端应接上地线，地线的螺杆上配有接线端子，用于接地汇流排与防雷器地线的连接，接好地线后，务必要旋紧螺钉。接地线选用2.5MM以上的铜线，接地电阻应小于10欧。
² 适于室内运行，室外应加防水措施。
