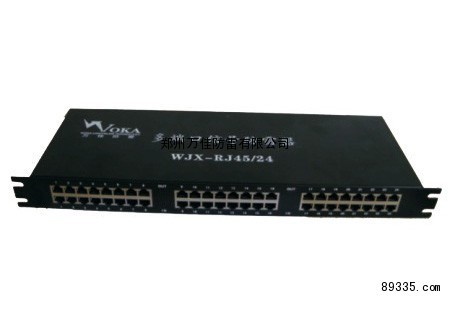

程控交换机网络防雷器 24口网络信号防雷器一、产品特点:
² 本产品按照IEC标准及国家相关标准设计。适用于计算机数据接口或网络等数据系统电子设备的雷电浪涌防护。
² 采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
² 采用进口器件，多级保护、残压低。
² 低电容设计、传输性能优异,响应速度快,插入损耗小。
² 通流量大、使用寿命长。
² 安装接线方便，维护简单。
² 适用于网络服务器、路由器、网络交换机、HUB、计算机网络、100M以太网、IP电话的信息终端等设备在网络线路上的雷电及电涌的防护。
二、技术参数：
|
产品型号
|
WJX-RJ45/24
|
|
保护路数
|
24路
|
|
标称工作电压
|
5V
|
|
最大持续工作电压
|
6V
|
|
标称放电电流（线-线）
|
300A
|
|
标称放电电流（线-PE）
|
2．5KA
|
|
最大放电电流（线-线）
|
500A
|
|
最大放电电流（线-PE）
|
5KA
|
|
线-线电压保护水平
|
≤24V
|
|
线-PE电压保护水平
|
≤600V
|
|
响应时间
|
≤1ns
|
|
传输速率
|
100Mbps
|
|
插入损耗
|
≤0.2dB
|
|
工作环境
|
温度：-40℃～+70℃，相对湿度＜95%
|
|
保护线路
|
1-8（1/2、3/6、4/5、7/8）
|
|
接口类型
|
RJ45
|
|
外壳材料
|
屏蔽金属
|
|
防护等级
|
IP20
|
|
外形尺寸
|
483*123*45mm
|
三、安装应用：
² 本产品串联在被保护设备I/O端口。
² 保护器线路端（IN）与信号通道相连；设备端（OUT）与被保护设备输入端相连。
² 安装时把本产品的防雷接地端与机房的防雷地线均压环相接。
² 本产品无需特别维护，当系统工作出现故障时，可更换另一端口检查，若更换后工作恢复正常则应更换新的保护器端口。
² 所有接线必须牢固及可靠电气联接。
² 防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于10Ω。接地线≥2.5mm2。
² 适于室内运行，室外应加防水措施。
