价格:9500.00/台
品牌:京航
型号:CL-100
规格:< 10cmx10cm
起订:1台
供应:10000台
发货:3天内

立即购买

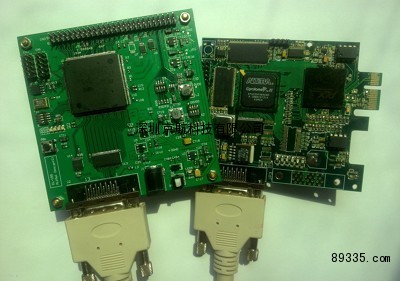

CL-100/ PCIe-1000由深圳京航科技有限公司研发并生产，是一款基于Camera-Link接口的高速影像采集系统。摄像头的影像数据经过CL-100适配为Camera-Link协议数据后，由PCIe-100采集卡传输给PC。用于通过PC测试手机摄像头模组的场合，它支持目前主流的8到16位并行数据摄像头模组以及MIPI-CS2 1到2个个数据通道串行摄像头模组，通过SDK支持二次开发。

 二、产品特点：

摄像头适配板CL-100使用Camera Link接口，最高传输速率255 M/s

采集卡PCIe-1000使用PCIe X1接口，实际传输速率可达160M/s

CL适配板和CL采集卡可独立更新

支持市面主流的并行和MIPI-CS2摄像头模组

IO口及摄像头模组所需电压可调

适配板外形小巧< 10cmx10cm

提供二次开发SDK

接口使用排针引出

三、产品参数列表：

数据传输速率	最高160MBps
可调电压	IO电压3.3V/2.8V/2.5V/1.8V  核电压：1.8V/1.5V/1.3V/1.2V
图像格式	YUV422 RAW10等
数据接口	I2C(SCCB) 并行数据最高12位  串行数据最多2通道。最高时钟频率402MHz,数据率640Mbps/lane
工具及SDK	mTunes,实时图像,I2C配置Sensor  SDK支持主流的windows开发环境

四、接口定义：

五、附例：
