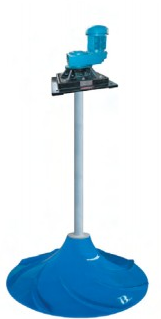

QSJ、GSJ型系列双曲面搅拌机是我公司引进国外技术开发的最新产品。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合，尤其适用在污水处理工作中的混凝池、调节池、厌氧池、硝化和反硝化池。

型号表示：

结构简介：

双曲面搅拌机由传动部分、叶轮、底座、吊装系统及电控组成。见下图：

工作特性：

这是一台可以创建大容积流量的搅拌装置，并能以较小的动力获得大面积循环，柔和的水流。

独特的叶轮结构设计，最大限度地将流体特性与机械运动完美地结合。双曲面叶轮的曲面是曲线沿Y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力，从而保证整机在运动状态下的平衡。在渐开双狐面上均布有八条导流叶片，借助液体自重压力做补充进水获得的势能与叶轮旋转式产生的离心力形成动能，液体在重力加速的条件下沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自下而上的循环水流，故可获得在轴向（Y）和径向（X）方向的交叉水流。正是由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点，决定了它在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。

见下图：

产品特点：

1、搅拌效果好，无搅拌死角—流态好；

2、大比表面积叶轮，配备功率小—节能；

3、安装灵活，维护方便—便捷

性能参数

安装方式

1、QSJ型安装方式：

图一是通过长臂汽车吊直接将搅拌机吊入指定位置；

图二是通过池边设定的走道桥利用手动卷扬吊装。

2、GSJ安装方式：

注意事项：

1、安装前要有一名合格的电工检查电机、电器并确定转向，叶轮离池底的最小工作距离≤300mm，且池底平整、结实、池内无建筑垃圾。

2、如果长时间不运行，重新启动时要防止淤积造成叶轮堵塞而烧毁马达；

3、在封闭池中要考虑到叶轮的进出口安装尺寸。

4、注意水下电缆要固定，防止磨损。

5、使用前请详细阅读产品、安装、保养和合维修说明书。
