品牌:飞?得
型号:NDB-1
规格:NDB-1
起订:1台
供应:6000台
发货:3天内

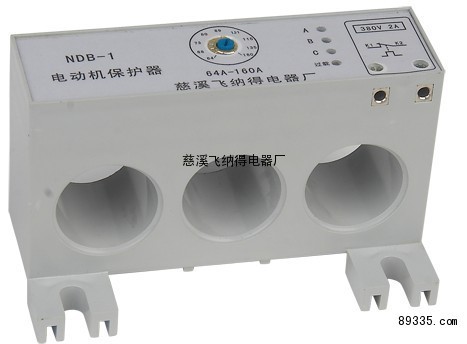

NDB-1系列电机保护器适用于交流45～60Hz，电压24V至380V的供电电路中与交流接触器等开关电器组成电动机的控制电路。当电动机的主电路出现断相、过载、三相不平衡等非正常工作状态时，电机保护器能够及时分断开关电器的触头，断开电动机的三相电源，快速可靠地保护电动机。
电机保护器采用穿芯式电流取样检测技术，可控硅输出，结构简单、使用方便、工作可靠，并且具有无功耗、寿命长、动作时无电弧产生等优点，是理想的用于电动机保护的电器产品。
电机保护器符合EN60947-1、EN60947-5、EN60204-1标准GB14048.4标准的要求。
表一：
|
规 格 |
电流调节 范 围 |
适用电机 功 率 |
导线孔径 |
输出接口控制电流 |
启动延时 时 间 |
备 注 |
|
5A |
2.5～5A |
1.5～2.5KW |
Φ11.5 mm |
1A/380V （AC） |
5S 10S 20S （分三档） |
启动延时时间： 指流过电动机保护器主回路的电流从零突加到 5倍设定电流值，到保护器动作跳闸所需的时间。 |
|
10A |
4～10A |
2～5KW |
||||
|
20A |
8～20A |
4～10KW |
||||
|
40A |
16～40A |
8～20KW |
||||
|
80A |
32～80A |
16～40KW |
||||
|
160A |
63～160A |
32～80KW |
Φ29.6mm |
|||
|
320A |
128～320A |
64～160KW |
表二：电机保护器规格与一次穿孔匝数配合
|
电动机规格 |
一次穿孔匝数 |
备 注 |
|
0.5～1A （250～400W） |
6匝 |
用户应根据需要保护的电动机的额定工作电流选择相应的电动机保护器。在特殊情况下，大规格保护器可用增加穿过保护器的导线孔的电源线匝数的方法应用于小功率电动机的保护，小规格保护器可通过安装于电流互感器二次侧的方法，应用于大功率电动机的保护。 |
|
1～1.5A （500～750W） |
3匝 |
|
|
1.5～2A （750～1000W） |
2匝 |
|
|
2A（1KW） 或以上 |
1匝 |
