品牌:飞?得
型号:JFY-70X
规格:JFY-70X
起订:1台
供应:6000台
发货:3天内

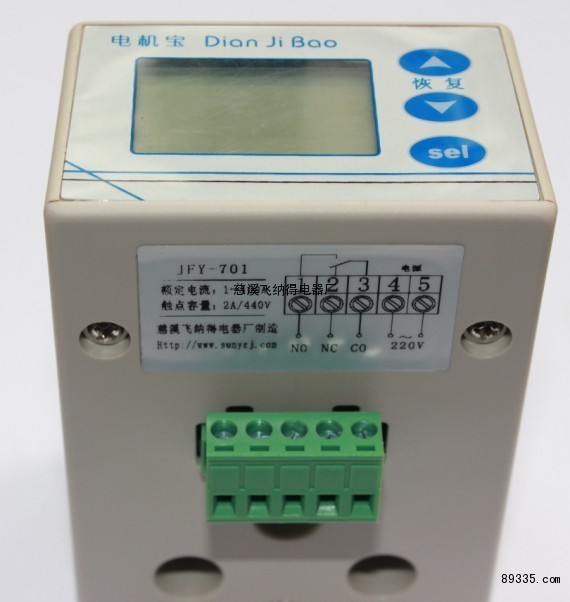

电动机综合保护器是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。电动机综合保护器采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，电动机综合保护器可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，电动机综合保护器内部继电器触点断开，切断电动机电源。
二、 电动机综合保护器技术特性
l 电动机综合保护器主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
4. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
5. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
6. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
7. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
l 电动机综合保护器技术指标
|
指 标 |
型 号 |
单位 |
说 明 |
||||||
|
JFY-701 |
JFY-702 |
JFY-704 |
JFY-708 |
JFY-711 |
JFY-713 |
||||
|
额定电流设定范围 |
1～100 |
1～20 |
2～40 |
2～80 |
2～1000 |
0.2～10 |
A |
||
|
电流量程 |
150 |
150 |
450 |
450 |
450 |
150 |
A |
||
|
电流测量精度 |
±1% |
- |
|||||||
|
定时限保护动作时间 |
0.1～20 |
秒 |
|||||||
|
反时限曲线 |
无 |
5条 |
- |
||||||
|
电源电压 |
AC 220V |
V |
|||||||
|
触点容量 |
2A/440VAC |
- |
纯阻性负载 |
||||||
三、 电动机综合保护器操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置
长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
l 告警（保护）状态恢复
发生过载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
