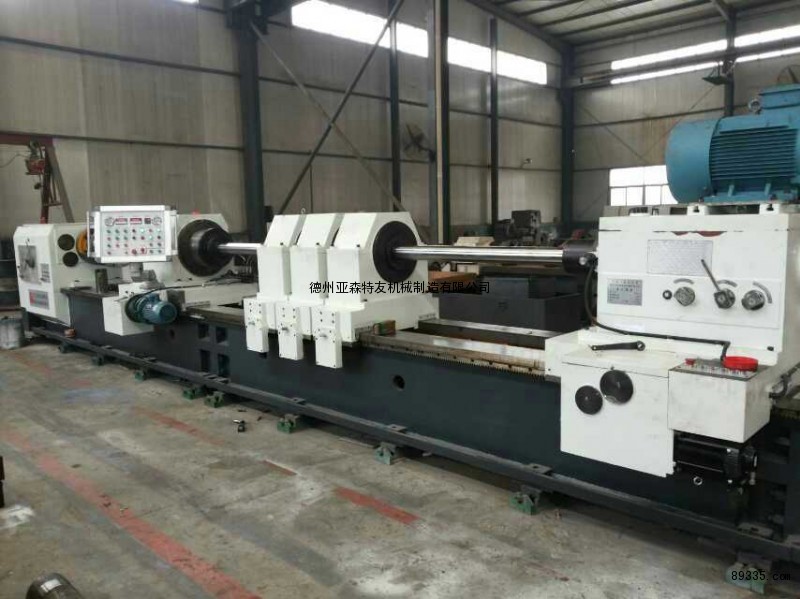

石油钻铤**深孔钻镗床
　　
一。机床主要的工艺和特点：
1）该机床是为石油钻铤的内孔钻削加工而设计制造的**深孔钻床。设计时充分考虑了石油钻铤深孔钻削加工的工艺性和特殊性。
2）该机床适用于超长工件的深孔钻削加工，钻削内孔的长径比可达150—200.机床的最大钻孔深度为10米至15米。　　
3）该机床适用于调质后42CrMo、35CrMo、4145类合金材料的深孔钻削，镗削加工。工件硬度一般不大于HB320度。
4）加工钻铤时，常用的切削速度为60—100m／min.进给速度为60—100mm／min.以钻削71.4mm孔径为例，工件转速60r／min，刀具转速320r／min.钻削进给速度80-100mm／min.钻削9.7米长的工件，加工时间在两小时左右。 　　
5）考虑到长工件深孔钻削加工时的热膨胀变形，设计时采取了补偿结构。
6）该机床带有床头箱和钻杆箱，加工时，刀具和工件同时相对旋转，亦可只刀具旋转或只工件旋转。　　
7）钻孔时采用内排屑工艺方法（BTA法，切削液通过授油器、刀杆和工件以钻孔之间的间隙到达切削区，润滑、冷却切削区，裹带切屑通过钻杆内孔、排屑斗排入切屑箱）。
8）镗孔时切削液经镗杆尾端（钻杆箱主轴尾部）进入镗杆内孔、到达刀具切削区，润滑、冷却切削区，裹带切屑在工件的床头端经排屑斗流入切屑箱。　　
9）采用数控装置控制机床的各个运动和动作的顺序，准确控制钻孔或镗孔的深度。
10）采用了带机动装置的环形中心架，便于工件的安装调整，节省辅助工作时间。
11）工件经校直后（弯曲量小于2mm），不需要加工外圆和端面，直接安装后进行钻削加工。节省辅助工作时间。　　

二。机床主要的技术性能：
钻孔直径范围：           Ф40-100mm.
最大镗孔直径：           Ф500mm.
最大加工工件深度：    1m---15m
主轴中心高：               500mm.
工作进给速度范围：    10-400mm／min
快速移动速度：            2m／min　　
冷却液流量：               100、200、300、400L／min
冷却系统额定压力         2.5MPa
主电机功率：                30KW
钻杆箱电机：                30KW
冷却泵电机总功率：      5.5x4＝22KW
进给电机功率：             7.5KW（交流伺服）
快速电机功率：             5.5KW
