硬密封球阀产品结构特点：
经过特殊工艺处理的球体与阀座，特别适用于较高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。

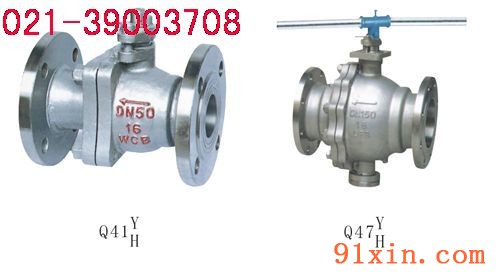

金属硬密封球阀的(DN15～200mm)中小口径采用浮动球结构，(DN125～500mm)大中口径采用固定球结构。
阀体材料：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
连接形式：法兰、焊接
驱动方式：手动、蜗轮蜗杆传动、气动、电动
标准规范：
设计制造标准：GB/T 21385-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零件及材质Main Parts and Materials
| 序号 N。 |
零件名称 Accessory name |
材质 Material | |
| CB | ASTM | ||
| 1 | 阀体 Body | WCB | A216-WCB |
| 2 | 阀座 Seat | 1Cr18Ni9Ti | 304 |
| 3 | 球体 Ball | 2Cr13 | A276-420 |
| 4 | 螺钉 Screw nial | 35 | A193-B7 |
| 5 | 手柄 Wrench | 玛钢 | A47-667 Gr.32510 |
| 6 | 挡圈 Ring | 65Mn | AISI 1066 |
| 7 | 阀杆 Stem | 1Cr13 | A276-410 |
| 8 | 定位片 Locating piece | 25 | A105 |
| 9 | 填料压盖 Gland | WCB | A216-WCB |
| 10 | 填料 Stuffing | 柔性石墨 graphite PTFE |
柔性石墨 graphite PTFE |
| 11 | 垫片 Gasket | 柔性石墨 +不锈钢 graphite+stainless steel |
B12.10-304/F.G |
| 12 | 螺母 Nut | 35 | A194-2H |
| 13 | 螺柱 Stud | 35CrMoA | A193-B7 |
| 14 | 座垫 Gasket | 1Cr18Ni9Ti | 304 |
| 15 | 弹簧 Spring | 60Si2Mn | AISI 9260 |
